Monitoramento Subterrâneo
Por que o Monitoramento Subterrâneo é Essencial?
Gestão de Riscos e Segurança
O monitoramento contínuo permite a detecção precoce de instabilidades, como deslocamentos de blocos e convergências excessivas, prevenindo colapsos e garantindo a segurança dos trabalhadores.
Otimização de Suporte
Os dados coletados validam a eficácia dos sistemas de suporte (tirantes, cambotas, concreto projetado) e permitem otimizar o projeto, reduzindo custos sem comprometer a segurança.
Controle de Convergência
Medimos o "fechamento" das escavações para entender o comportamento do maciço rochoso sob tensão, um indicador chave para a estabilidade de túneis e galerias.
Conformidade Regulatória
Fornecemos a documentação técnica necessária para atender às Normas Regulamentadoras de Mineração (NRM) e outras exigências legais, assegurando a conformidade do projeto.
O ambiente subterrâneo é dinâmico e exige monitoramento constante para garantir a segurança e a produtividade da operação.
Escaneamento de Túneis (Scan Tunnel)
Segurança Aumentada
A utilização de drones e scanners a laser permite o levantamento de dados de forma remota, reduzindo a exposição humana a áreas potencialmente instáveis e garantindo a segurança da equipe em campo.
Precisão Milimétrica

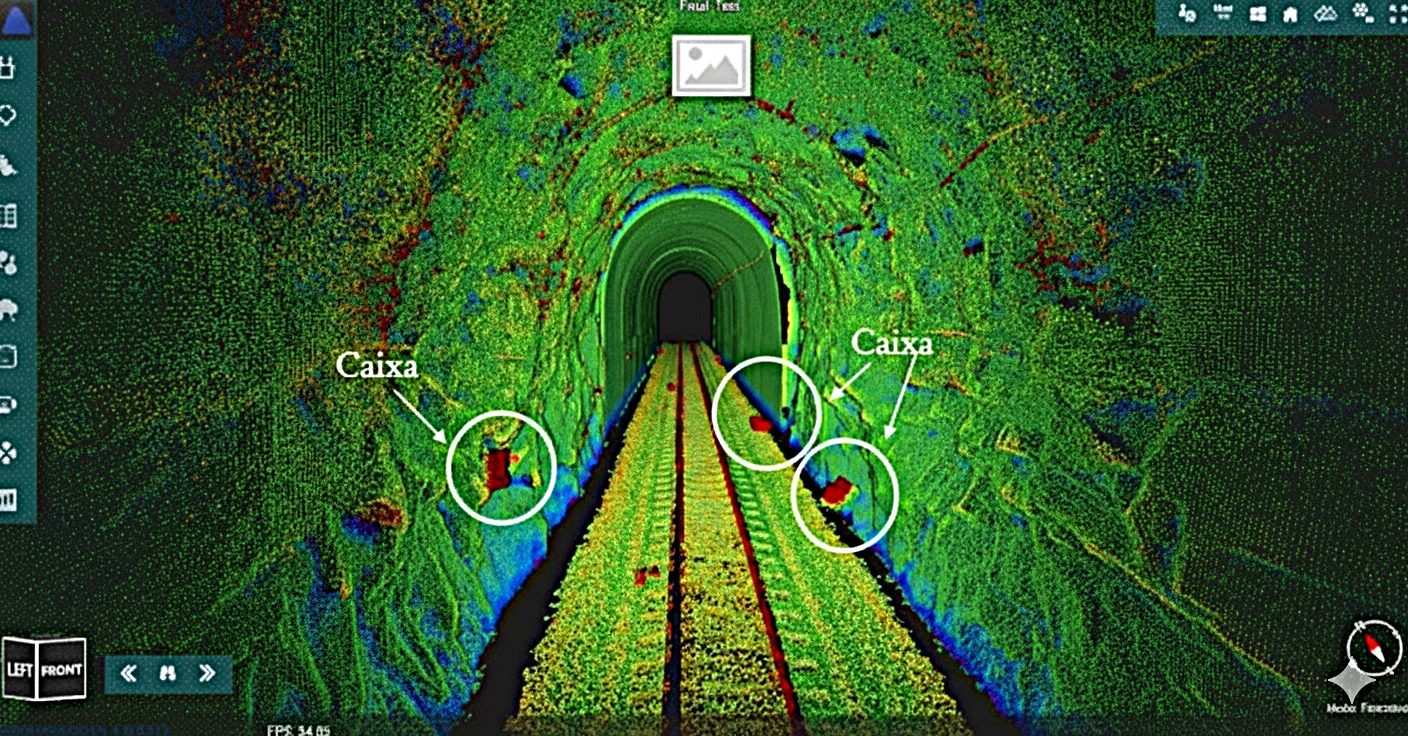

A tecnologia LiDAR captura milhões de pontos para criar modelos 3D (nuvens de pontos) com altíssima resolução, permitindo análises detalhadas de convergência, deformações e a identificação precisa de estruturas geológicas.
Agilidade Operacional
O escaneamento móvel captura dados de grandes extensões de túneis em um tempo muito menor em comparação com métodos topográficos tradicionais, minimizando as interrupções na operação.
Compatibilidade e Análise Avançada
Os dados gerados são compatíveis com os principais softwares de CAD e mineração, permitindo que os modelos 3D sejam integrados diretamente no fluxo de trabalho de projeto e planejamento.
O ambiente subterrâneo é dinâmico e exige um monitoramento preciso para garantir a segurança e a produtividade da operação.
Galeria de Projetos
Expertise MecRoc - Monitoramento Subterrâneo

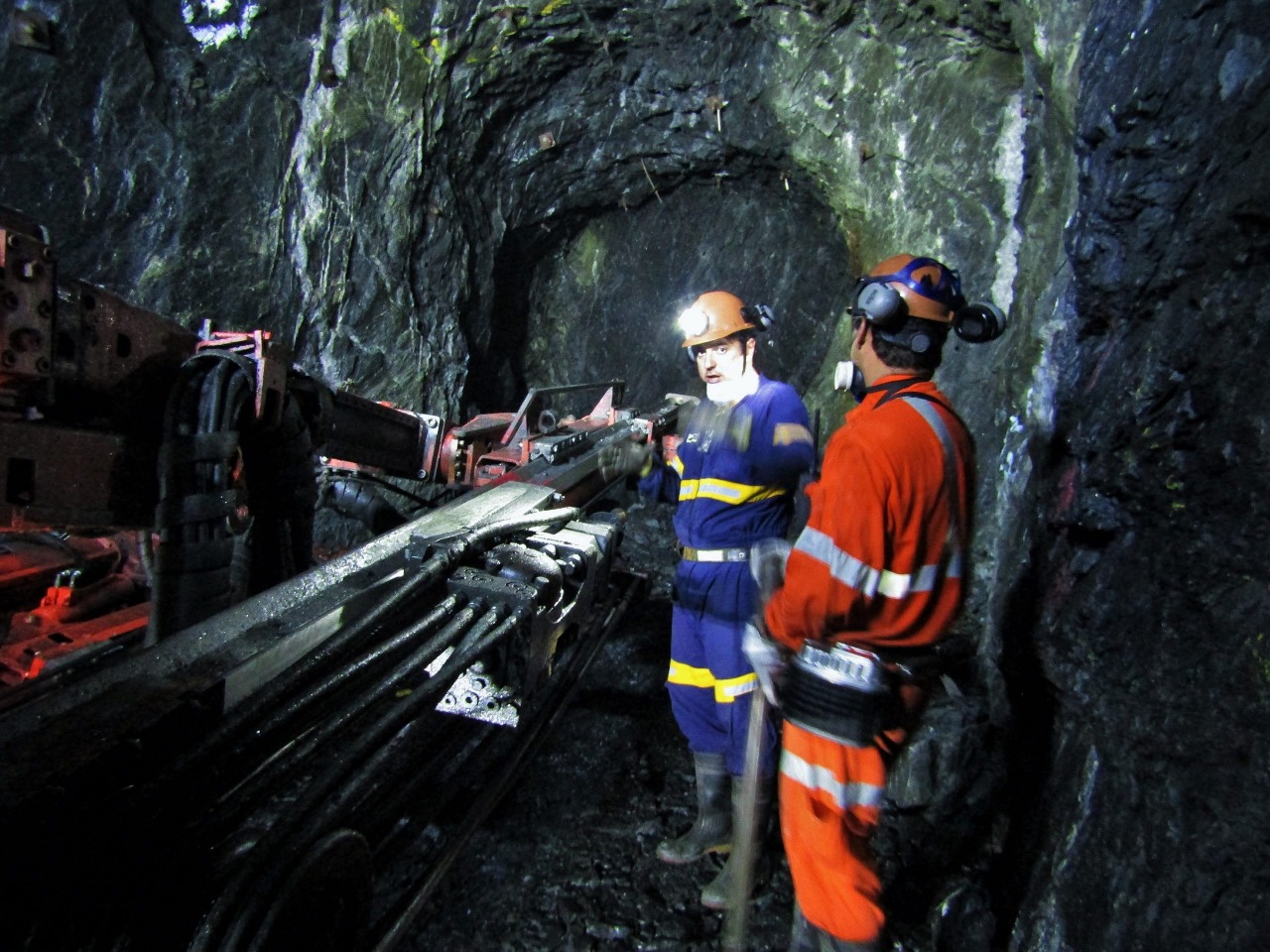

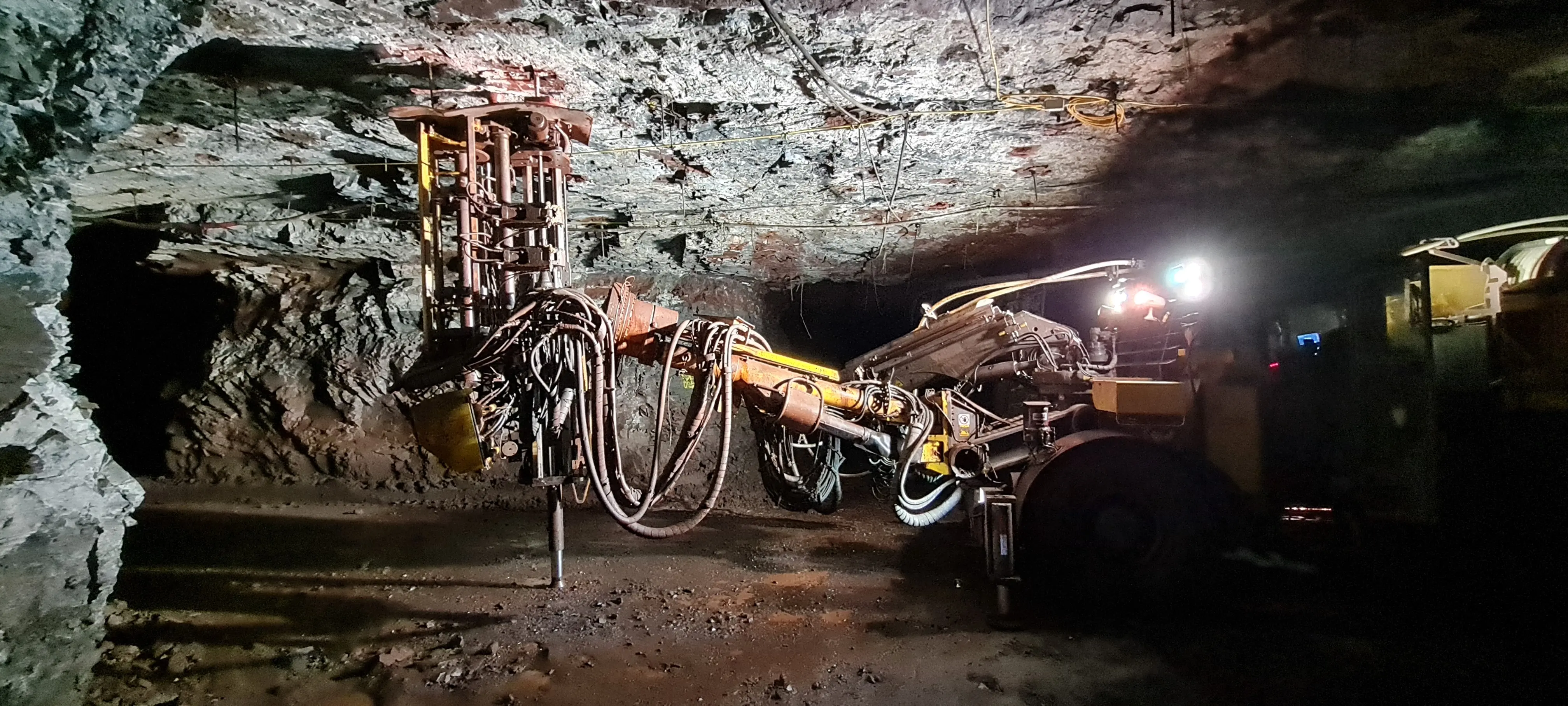

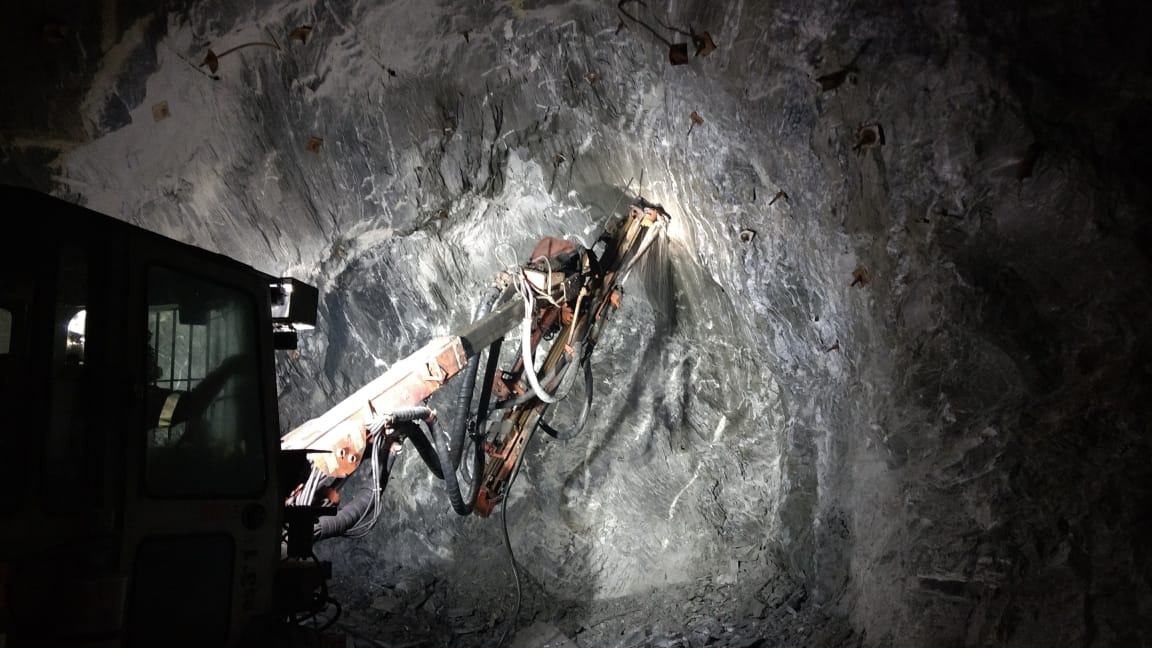

Jumbo de Perfuração e
Perfuração de Furos na Rocha
Esses furos são essenciais para duas coisas: Instalar Suportes e Instalar Instrumentos.
Expertise MecRoc - Monitoramento Subterrâneo

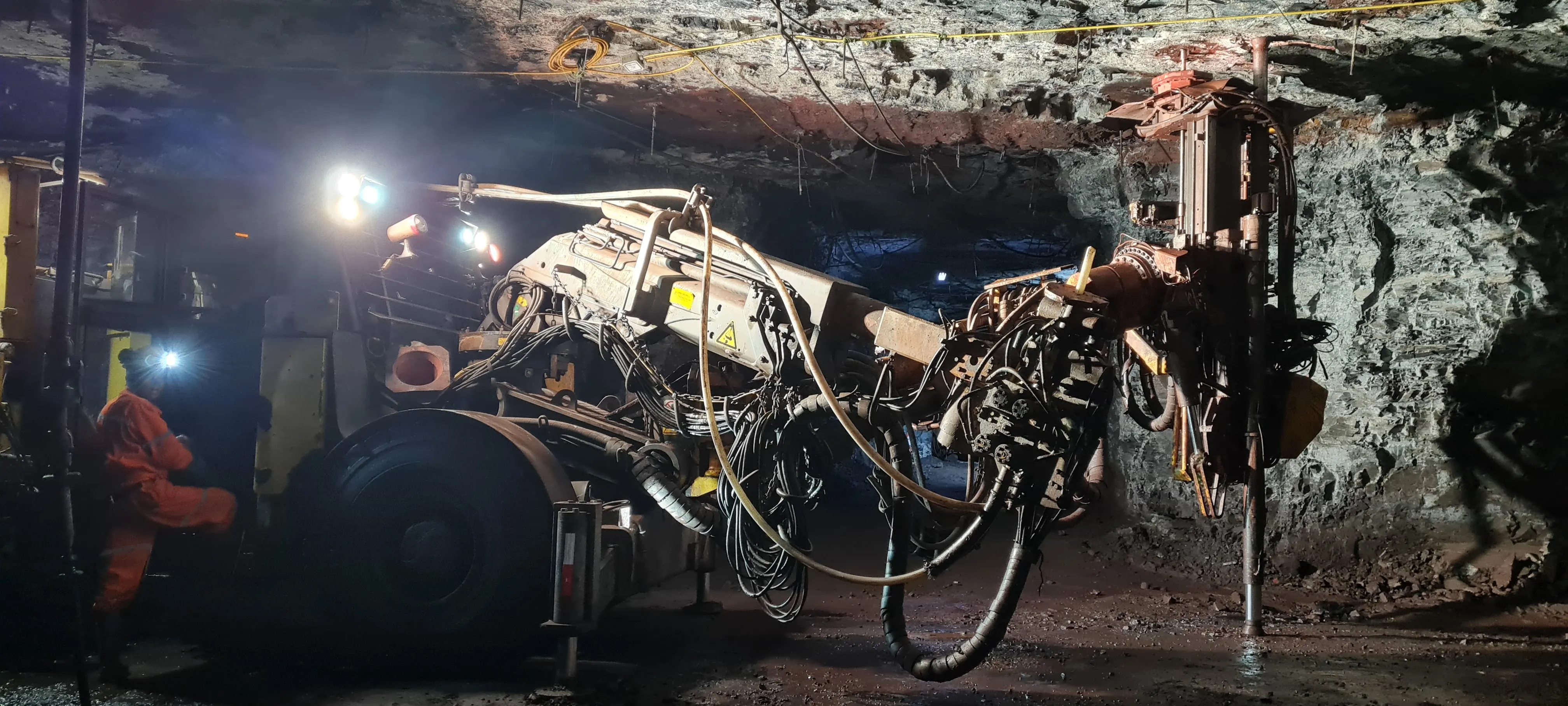

Jumbo de Perfuração e
Perfuração de Furos na Rocha
Colocar tirantes e chumbadores que vão reforçar e estabilizar o teto e as paredes do túnel.
Expertise MecRoc - Monitoramento Subterrâneo

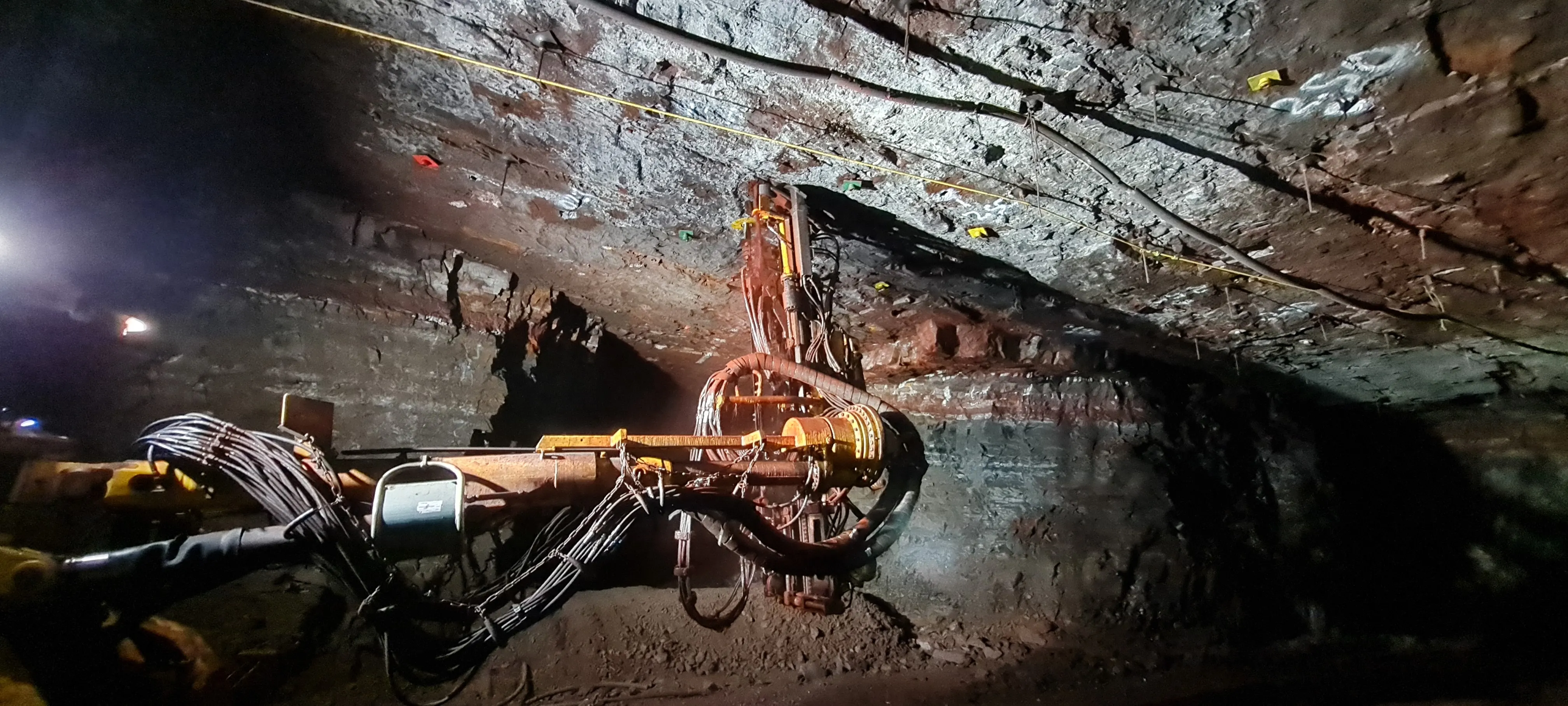

Jumbo de Perfuração e
Perfuração de Furos na Rocha
Inserir os instrumentos de monitoramento (como extensômetros) dentro do maciço rochoso para medir deformações e tensões.
Expertise MecRoc - Monitoramento Subterrâneo

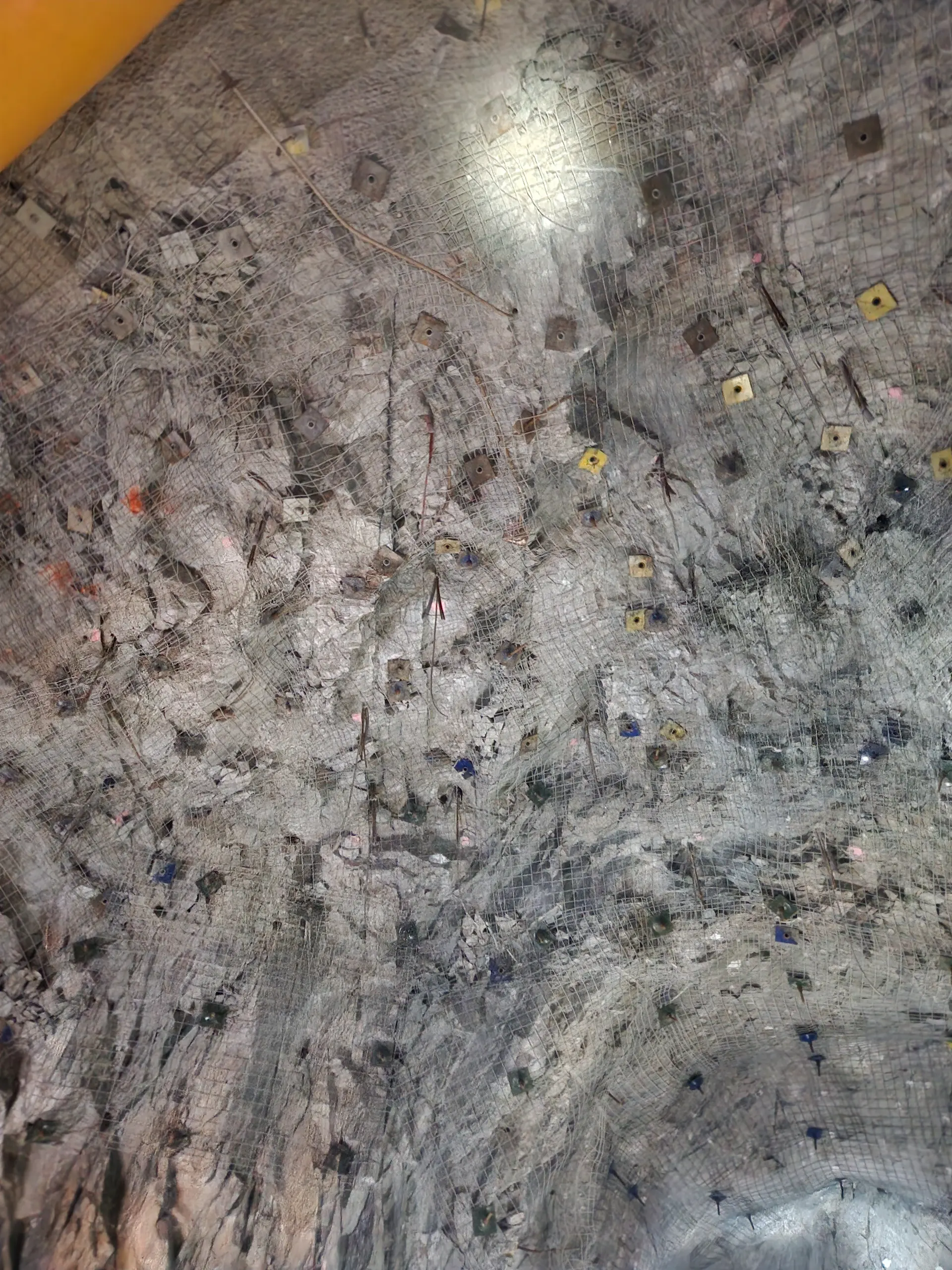

Resultados Final e
Trabalho de Suporte
Observamos a malha de aço, o concreto projetado e as placas dos tirantes já instalados.
Scan Tunnel
Expertise MecRoc - Scan Tunnel
Aquisição de Dados e
Pontos de Controle
Utilização de Piquetes de madeira para locação dos pontos de controle.

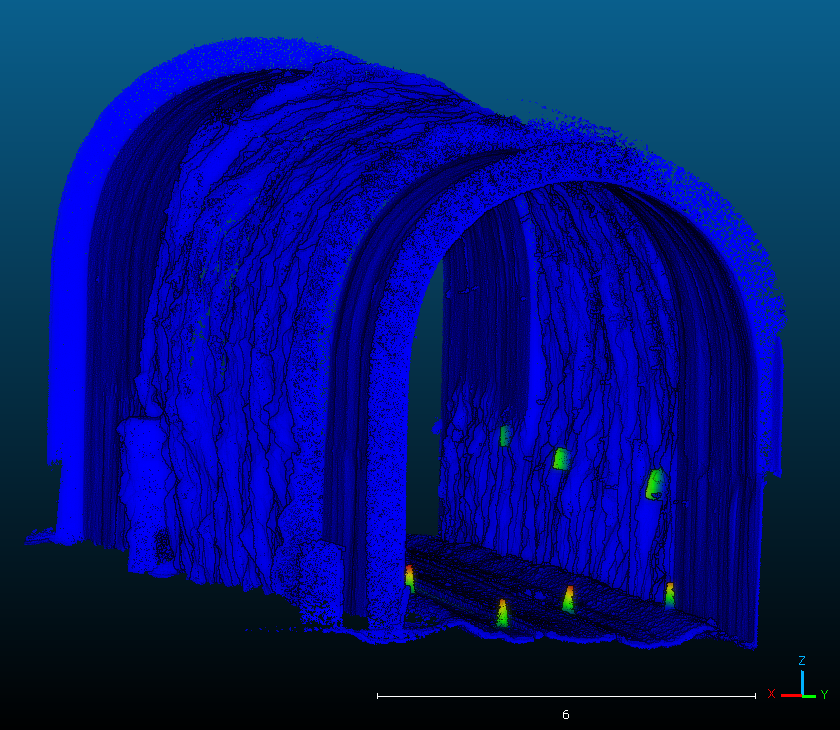

Expertise MecRoc - Scan Tunnel
Mapeamento 3D de Estruturas e
Modelagem Digital
Aquisição de coordenadas realizada com GPS/RTK – SIRGAS 2000.
Expertise MecRoc - Scan Tunnel
Aquisição de Dados e
Escaneamento Túnel
Aquisição de pontos de controle nos emboques do túnel.

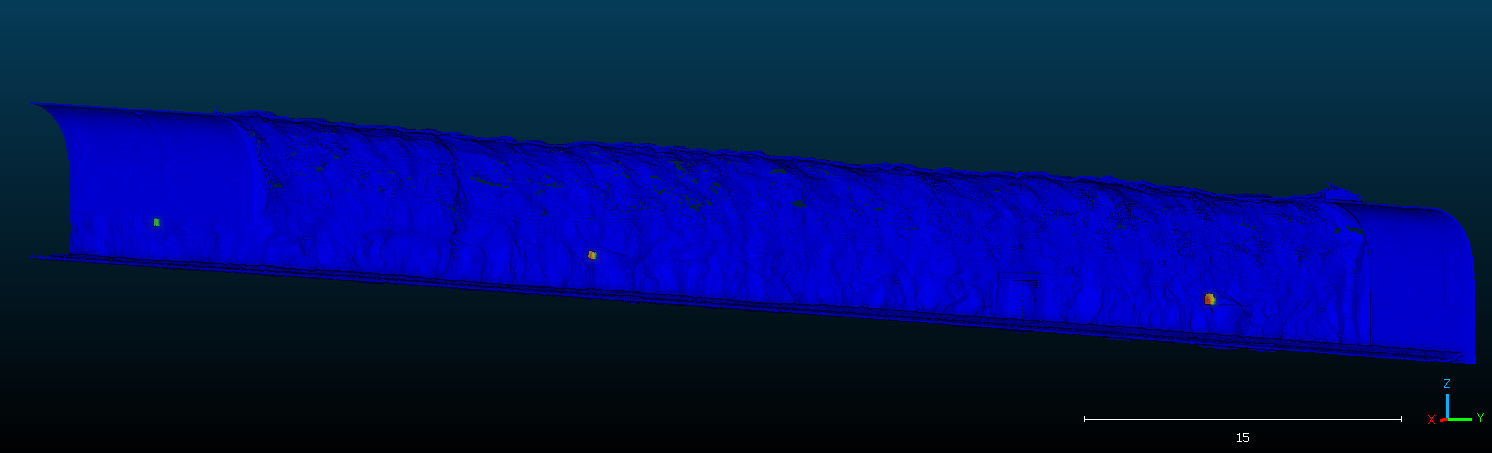

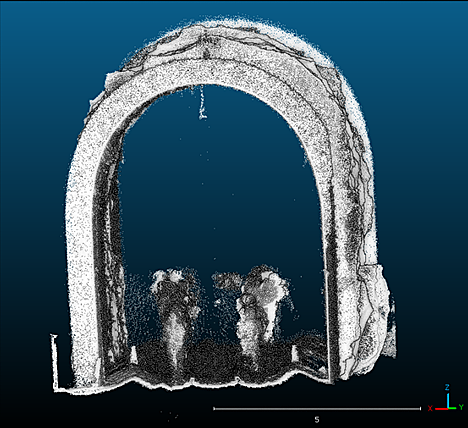

Expertise MecRoc - Scan Tunnel

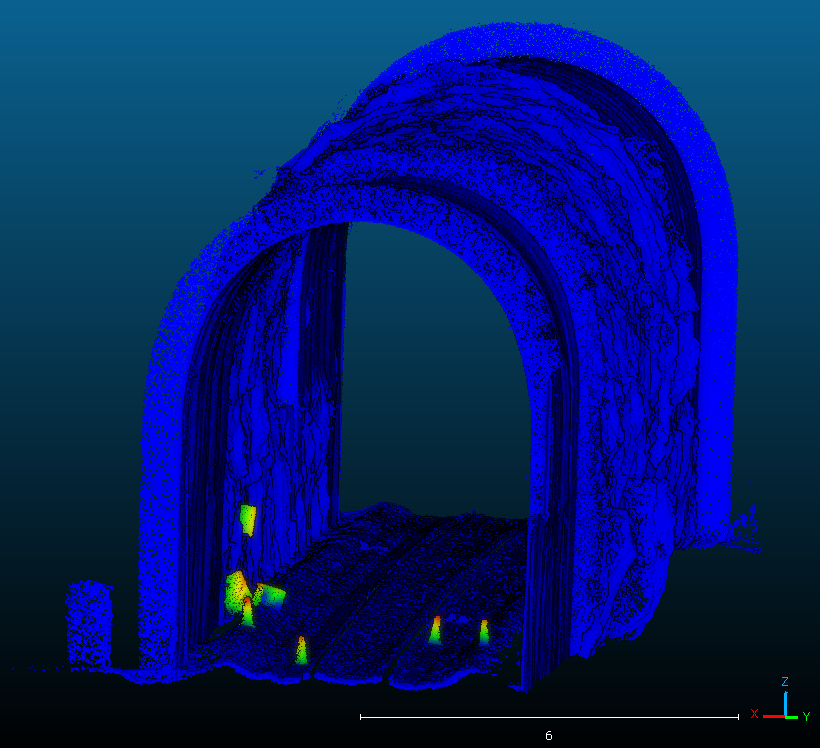

Tratamento de dados – Análise e
CloudCompare
Comparação manual entre as Nuvens de Pontos geradas.
Informações Relevantes
Empregamos uma gama completa de sensores geotécnicos, incluindo extensômetros de haste (MPBX) para medir deformações profundas, células de carga para monitorar a tensão em tirantes, e medidores de convergência a laser para acompanhar o fechamento do túnel com precisão milimétrica.
Utilizamos sistemas de aquisição de dados (dataloggers) conectados via rádio ou fibra óptica. Isso permite que os dados dos sensores sejam transmitidos em tempo real para a superfície, gerando alertas automáticos caso algum parâmetro ultrapasse os limites de segurança estabelecidos.
O monitoramento contínuo é a chave para identificar movimentações sutis no maciço rochoso antes que elas se tornem visíveis. Ao detectar tendências de aceleração nos deslocamentos, podemos intervir preventivamente, reforçando o suporte e evitando quedas de blocos ou colapsos.
